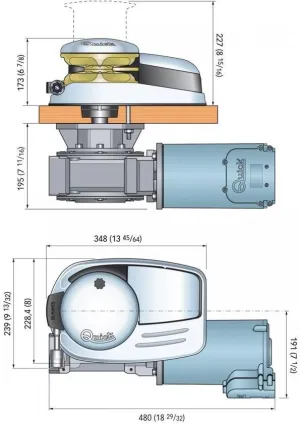

Guindeau verticale Dave 24V 2300W
• Quick

Passerelle & Pont / Guindeau / Guindeau vertical

Référence : QD23114

Modèle : FSDV2324DY14A00

Bateaux de 12 à 24 m
Guindeau vertical.
Base en inox avec écubier intégré.
Barbotin mixte,chaîne et cordage.
Poupée inox AISI 316.
Moteur étanche équipé d’un capteur compteur de chaîne.
Livré avec un boîtier relais et un barbotin.
Moteur équipé d’un carter étanche IP66.
Utilisation de la poupée seule avec le frein à bande.
Version écubier à droite sur demande.

Préciser la taille du barbotin à la commande :
Réf: QB032 Chaîne de 12mm* Arbre et goujons de longueur supérieure sur demande

Réf. sans poupée : QD230

Prix public :
5573.4 € TTC

4644.5 € HT

Poupée :	avec
Tension :	24 V
Modèle :	FSDV2324DY14A00
Longueur du bateau :	12 - 24 m
Type de guindeau :	Vertical
Puissance moteur :	2300 W
Force d'arrachement :	2400 kg
Force de relevage :	285 kg
Force de relevage maximum :	850 kg
Version :	DC
Vitesse de remontée :	23,3 m/min
Poids :	54,4 kg

Guindeau verticale Dave 24V 2300W

LIMITES DE RESPONSABILITE :

Les fichiers sont téléchargeables librement

Cependant, en cas d’utilisation sur un projet, vous devez contacter le chef produit concerné pour s’assurer que la version téléchargée est bien la dernière à jour et que le produit retenu correspond bien aux attentes.

Nous informer de votre projet

Documentation technique

Gabarit guindeaux Dave 1700-2000-2300-3000-hyd_10-11

ENG-ITA Ce document n'est pas en langue française.

Manuel guindeaux Dave DV5 1700-2000-2300-3000-hyd_Rev002B

FRA-DEU-SPA Ce document n'est pas intégralement en langue française.
